iCOM 控制器采用菜单式操作，监控、显示并运行精密冷却空调设备，控制环境保持在设定的范围内。本章主要介绍 iCOM控制器菜单操作，控制特点和参数设置。
1 液晶显示屏
Liebert.PEX 系列空调正面有一个液晶显示屏，可显示机房当前状态，如温度和湿度等；用户还可以从显示屏上查看和修改机器配置。液晶显示屏采用蓝色背光，超过一定时间（可配置，默认为 5min）无任何按键操作时，背光熄灭；下次按键操作时，背光点亮。
2 按键指示灯面板

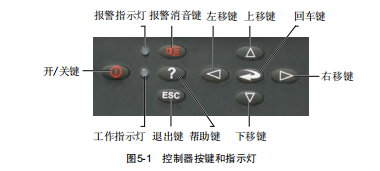

按键指示灯面板上设置有上移键、下移键、左移键、右移键、回车键、退出键、开/关键、报警消音键、帮助键以及报警指示灯和工作指示灯，如图 5-1 所示。
1．报警指示灯
有报警产生时，报警指示灯呈红色；报警消除时，报警指示灯熄灭。
2．工作指示灯
机组工作时，工作指示灯呈绿色；机组关闭时，工作指示灯呈黄色。
3．开/关键
作用一：开关机。
系统运行时，按下开关键，系统关闭；系统关闭时，按下开/关键，系统开启。
注意
系统上电后机组的运行状态将按照上次掉电时机组的运行状态，例如在掉电时系统若处于工作状态，那么上电之后系统将自动进入运行状态，无须用户手动开启。作用二：测试液晶背光和液晶工作指示灯的绿色显示状态。在系统上电之后处于开机等待状态时（本文将该状态定义为测试状态），按开关键将切换工作指示灯（此时呈绿色）和液晶背光之间，用于测试背光以及工作指示灯是否正常。
注意
系统处于测试状态时的设置均不写入微处理器。
4．回车键
作用一：进入选择的菜单界面，参数修改完毕后，按回车键确认并保存设定值。进入菜单条或修改参数时，菜单和参数反显。
作用二：测试字符显示。
iCOM 控制器在系统处于测试状态时，按回车键后液晶显示屏上将显示常用 ASCII 码，用于测试液晶字符显示是否正常。
5．退出键
作用一：退出本级菜单界面至正常界面或上一级菜单界面。
作用二：参数修改过程中，按退出键放弃修改。
作用三：测试液晶反显。
在系统处于测试状态时，按退出键切换液晶显示屏反显和正显，用于测试液晶反显是否正常。
6．上移键
作用一：在设定操作中增加显示的参数设定值。
作用二：在浏览状态下，按上移键将当前菜单向上滚动一行或一屏。
作用三：测试蜂鸣器。
在系统处于测试状态时，按上移键将上调蜂鸣器频率（初始值为 0％），同时发出相应频率的蜂鸣声，用于测试蜂鸣器是否正常。
7．下移键
作用一：在设定操作中减少显示的参数设定值。
作用二：在浏览状态下，按下移键将当前菜单向下滚动一行或一屏。
作用三：测试蜂鸣器。
在系统处于测试状态时，若蜂鸣器音频值非 0％，按下移键下调蜂鸣器频率，同时发出相应频率的蜂鸣声，用于测试蜂鸣器是否正常。
8．左移键
作用一： 在设定操作中左移参数设定值的当前修改位。
作用二：测试液晶对比度。
在系统处于测试状态时，按左移键将调低液晶屏显示的对比度（默认值为 100％），用于测试液晶对比度是否正常。
9．右移键
作用一：在设定操作中右移参数设定值的当前修改位。
作用二：测试液晶对比度。
在系统处于测试状态时，若液晶屏对比度值非 100％，按右移键将调高液晶屏显示的对比度，用于测试液晶对比度是否正常。
10．报警消音键
作用一：系统报警时将发出报警音，按报警消音键将消除报警音。
作用二：报警消音之后再按报警消音键可清除当前报警。
作用三：测试报警显示灯，同时实现液晶对比度的重置和蜂鸣器频率的重置。
在系统处于测试状态时，按报警消音键将切换报警指示灯的状态（亮/灭），用于测试报警指示灯是否正常；同时将液晶对比度重置为 100％，将蜂鸣器频率重置为 0％。
11．帮助键
作用一：显示帮助说明文字。
作用二：测试液晶工作指示灯的黄色显示状态。
在系统处于测试状态时，按帮助键将切换液晶工作指示灯的亮灭，用于测试液晶工作指示灯的黄色显示是否正常。
