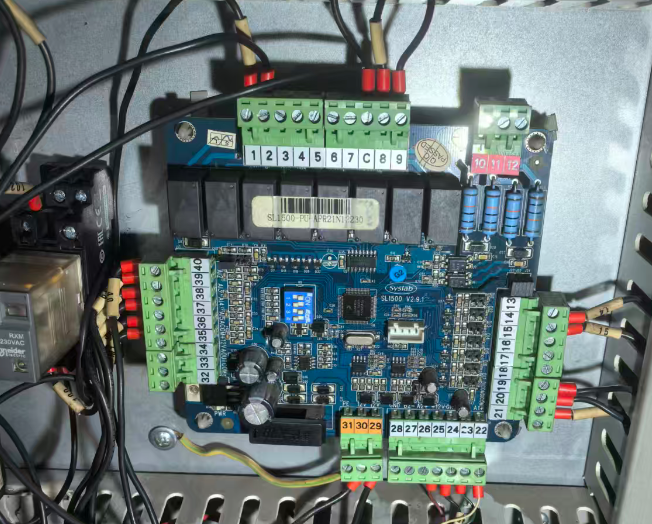

机房精密空调控制板SL108设置参数细分详解
发布时间：2025-12-12点击量：
今天我们分享精密空调的制热控制、热泵机型辅热控制、系统关机、冷凝风机和冷却水泵控制、冷却塔风机控制、除霜控制、进入除霜条件、压缩机均衡控制、 通讯协议。等内容如下：
1热泵机型
送风机后，延时1分钟启动四通阀1，间隔10秒钟后启动四通阀2，启动压缩机。
压缩机1启动条件:回风温度≤【温度设定】-【温度回差】℃
压缩机1关闭条件:回风温度>【温度设定】+【温度回差】℃;
压缩机2启动条件:回风温度≤【温度设定】-【温度回差】-【调载温差】℃;
压缩机2关闭条件:回风温度>【温度设定】+【温度回差】-【调载温差】℃:
压缩机3启动条件:回风温度≤【温度设定】-【温度回差】-【调载温差】*2℃;
压缩机3关闭条件:回风温度>【温度设定】+【温度回差】-【调载温差】*2℃;
压缩机4启动条件:回风温度≤【温度设定】-【温度回差】-【调载温差】*3℃;
压缩机4关闭条件:回风温度>【温度设定】+【温度回差】-【调载温差】*3℃;
制热阀比例控制
回风温度≤【温度设定】-【温度回差】℃ ，开启制热阀比例输出，输出为100%:
回风温度>【温度设定】+【温度回差】℃，关闭制热比例输出为0%，其间线性。
温度控制时，压缩机最小运行时间及最短停机时间不得少于3分钟。
环境温度小于热泵启动点-2度时，关闭热泵制热;环境温度高于热泵启动点时才允许重新开热
2热泵机型辅热控制
环温控制当【D08选择】=辅热，且【环境探头启用】=启用，则
辅热开启条件:回风温度≤【温度设定】-【温度回差】℃;并且环境温度≤【辅热关闭点】-2度
辅热关闭条件:回风温度>【温度设定】+【温度回差】℃;或者环境温度>【辅热关闭点】
【辅热关闭点】=-20度时，禁用辅助电加热;风冷机型除霜时，开辅热
温度补偿
当【D08选择】=辅热，则
当所有压缩机(热泵)开启后，记录当前回风温度(T1)，机组运行【辅热补偿间隔】后记录度(T2)，
① T2-T1≤【辅热补偿温差】;
②风温度≤【温度设定】-【辅热补偿回差】
则开启辅热:
当回风温度>【温度设定】+【温度回差】，则关闭辅热;
1、进入温度补偿逻辑，不考虑环境温度:
2、此逻辑只有在压缩机全部关闭后，再次全部开启后执行，
冷热机型
送风机启动后，延时1分钟启动电加热1，间隔10秒钟后启动电加热2.
电加热1启动条件:回风温度<【温度设定】-【温度回差】:
电加热1关闭条件:回风温度>【温度设定】+【温度回差】:
电加热2启动条件:回风温度≤【温度设定】-【温度回差】-【调载温差】
电加热2关闭条件:回风温度≥【温度设定】+【温度回差】-【调载温差】:
电加热3启动条件:回风温度≤【温度设定】-【温度回差】-【调载温差】*2
电加热3关闭条件:回风温度>【温度设定】+【温度回差】-【调载温差】*2:
电加热4启动条件:回风温度≤【温度设定】-【温度回差】-【调载温差】*3:
电加热4关闭条件:回风温度≥【温度设定】+【温度回差】-【调载温差】*3:
制热阀比例控制
回风温度≤【温度设定】-【温度回差】，开启制热阀比例输出，输出为100%:
回风温度>【温度设定】+【温度回差】，关闭制热比例输出为0%，其间线性
3.4 系统关机
系统关机时，先顺序关闭运行设备，延时90秒关闭送风机:若无设备运行，则直接关闭送风机;
3.5 冷凝风机和冷却水泵控制
风冷机型
冷凝风机有温控和压机联控两个种模式
1.温控冷凝风机时，根据各翅片探头温度和【温度设定】做比较进行开关控制。
2.压机联控时，冷凝风机启停与压机联动，延时5秒启停。
水冷机型
冷却水泵在压机开之前开启，延时时间可设[水流延时+20]秒，冷却水泵在压机关闭后延时10 秒关闭。
3.6 冷却塔风机控制
水冷机型制冷时控制冷却塔风机，设置为其它值时冷却塔风机不启动。
冷却塔风机按如下控制:
前提条件:冷却泵运行。
冷却泵运行后，按如下温度条件控制冷却塔风机。
当冷却回水温度>【冷却塔风机开启温度】时，冷却塔风机开启:
当冷却回水温度<【冷却塔风机开启温度】-5℃时，冷却塔风机关闭:
当【冷却塔风机开启温度】-5℃≤系统冷凝温度<【冷却塔风机开启温度】时，冷却塔风机保持原来状态。
3.7 除霜控制
系统设置独立管道有压缩机1和压缩机2除霜探头各一个，系统设置共用管道压缩机1和压缩机共用一个除霜探头，系统设置共用管道压缩机3和压缩机4共用一个除探头，一通过“厂家设置”以设置除霜参数。
进入除霜条件
除霜探头温度低于【除霜开启温度】，而且制热运行时间大于【最小除霜间隔】，环境温度和翅片温度之差大于除霜温差，则系统进入除霜。
结束除霜条件
除霜探头温度高于【除霜结束温度】，或者除霜运行时间大于设定的【最长除霜时间】则系统结束除霜，自动恢复原来工作状态。
1、除霜时不检测低压,除霜时高压故障则退出除霜，除霜退出后延时60S后检测高压;除霜退出后延时 150S后检测压缩机低压。
2、维护人员可通过手操器手动强制除霜，强制除霜时，不考虑制热运行时间。退出由温度控制。若“共用风道”设置为启用，则两个翅片温度有一个达到除霜条件，系统进入除霜，片温度3、满足退出除霜条件则退出对应机组的除霜，先达到退出除霜条件的压缩机停机等待。
4、共用风道时未加载的压缩机不进入除霜，除霜过程不加载此风道未开启的压缩机。
3.8 压缩机均衡控制
压缩机启动时自动记录压缩机累计运行时间，在无压机运行情况，比较两压机累计运行时间，当有压机启动需求时，先开运行时间短的压机。
3.9 通讯协议

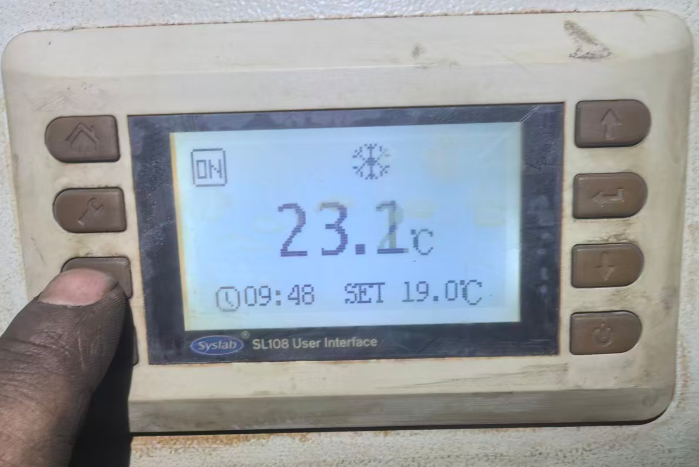

本控制器和显示屏通讯采用RS485通讯方式，通讯协议为ModbusRTU，参数如下:
通讯方式:串行异步半双工;
波特率:9600
数据位:8
停止位:1
校验位:无
