第一章 概述
本章介绍 Liebert.PEX 系列空调的功能特点、主要部件、运输和储藏环境要求。
1.1 型号说明

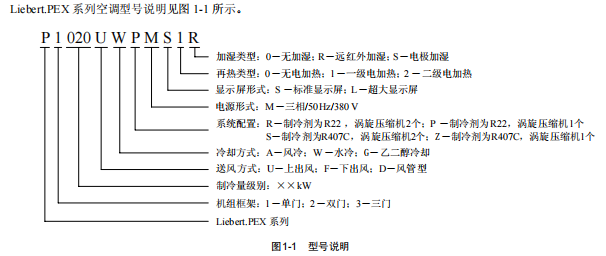

Liebert.PEX 系列空调型号说明见图 1-1 所示。
P 1 020 U W P M S 1 R
Liebert.PEX 系列
加湿类型：0－无加湿；R－远红外加湿；S－电极加湿
再热类型：0－无电加热；1－一级电加热；2 －二级电加热
显示屏形式：S －标准显示屏；L－超大显示屏
电源形式：M－三相/50Hz/380 V
系统配置：R－制冷剂为R22 ，涡旋压缩机2个；P －制冷剂为R22，涡旋压缩机1个
冷却方式：A－风冷；W－水冷；G－乙二醇冷却
送风方式：U－上出风；F－下出风；D－风管型
制冷量级别：××kW
机组框架：1－单门；2－双门；3－三门
S－制冷剂为R407C，涡旋压缩机2个；Z－制冷剂为R407C，涡旋压缩机1个
图1-1 型号说明
1.2 产品简介
Liebert.PEX 系列空调是一种中大型的精密环境控制系统，适用于设备室或计算机房的环境控制。旨在保证精密设备诸如
敏感设备、工业过程设备、通信设备和计算机等设备拥有一个合理的运行环境。
Liebert.PEX 系列空调具有高可靠性，高显热比以及大风量的特点，配置能适应不同水质的远红外加湿器，并兼容 R407C
环保制冷剂，以适应国际上对环保冷媒的要求。
根据冷却方式可分为风冷系列和水冷系列。
风冷系列
Liebert.PEX 风冷系列空调包括室内机和室外机两部分。标配 Liebert.PEX 冷凝器，通过压力调节风机的转速，能在满足
系统冷却需求的基础上最大限度地减少对环境的噪声污染。Liebert.PEX 风冷系列空调还可选配 Liebert.PEX 低温型室外
机 CD（S）F_S 系列，使机组在室外最低环境温度－29℃时能正常制冷运行。更低的使用温度请咨询艾默生网络能源有
限公司。
水冷系列
Liebert.PEX 水冷系列空调为一体化结构，采用高效板式换热器，具有结构紧凑、能效比高、对室外环境噪声污染少等优
势。
1.3 主要部件
1.3.1 室内机
Liebert.PEX 系列空调室内机包括压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥
过滤器等部件。对于水冷系列，室内机还包括板式换热器、水流量调节阀。
压缩机
采用 Copeland 高效涡旋压缩机，振动小、噪声低、可靠性高。Rotalock（丝口）连接方式使维护更方便。
蒸发器
采用高散热效率的翅片管换热器。针对具体机型对分配器进行设计和验证，保证制冷剂在每个回路分配的均匀性，极大
地提高了换热器的利用率。
热力膨胀阀
采用外平衡式热力膨胀阀，同时取温度和压力信号，对冷媒的流量调节更精准。
远红外加湿器
远红外加湿器结构形式简洁、易于拆卸、清洗和维护。远红外加湿器的应用减少了对水质的依赖性，并且启动迅速、加
湿时间短，加湿量大，效率更高。
风机
采用高效率、高可靠性的离心风机，风量大，送风距离远，皮带传动，维护方便。
电加热管
采用螺旋翅片 U 型不锈钢加热管，发热速度快，热量均匀。
视液镜
系统循环的窗口，可观察冷媒的状态，主要检测系统的水份含量情况。当系统含水量超标时，其底色由绿色变为黄色。
干燥过滤器
干燥过滤器在一段时间内能有效除去系统中存在的水份，同时过滤系统中长期运行产生的杂质，保证了系统的正常运行。
板式换热器（用于水冷系列）
采用钎焊式具有自清洗功能的板式换热器，具有结构紧凑、换热效率高的特点。
水流量调节阀（用于水冷系列）
水流量调节阀采集制冷系统的高压信号来调节阀的开度，控制流过板式换热器的水流量，保证系统的稳定运行。
1.3.2 室外机
室外机适用于 Liebert.PEX 风冷系列空调，具体内容请参见《Liebert.PEX 冷凝器用户手册》。
1.3.3 控制器
Liebert.PEX 系列空调的微处理控制器采用 128×64 点阵蓝色背光液晶显示屏显示，用户界面操作简洁。多级密码保护，
能有效防止非法操作。控制器具有掉电自恢复功能，以及高/低电压保护。通过菜单操作可以准确了解各主要部件运行时
间。专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。可存储 400 条历史事件记录。配
置 RS485 接口，通信协议采用信息产业部标准通信协议。微处理控制器面板如图 1-2 所示。

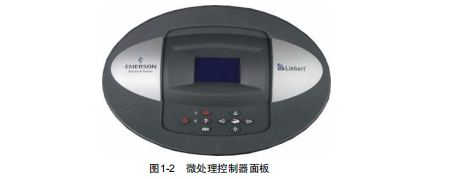

图1-2 微处理控制器面板
1.3.4 远程监控软件
Liebert.PEX 系列空调采用信息产业部标准协议。参见《通信局（站）电源、空调及环境集中监控管理系统》中第三部分：
前端智能设备协议。通过配备的 RS485 接口，Liebert.PEX 系统可与后台计算机通信，接受后台软件的控制。
