本章介绍 Liebert.PEX 系列空调的机械安装，包括运输、开箱检验、安装布局以及安装步骤等。
2.1 设备搬运、开箱、检验
2.1.1 运输和搬运

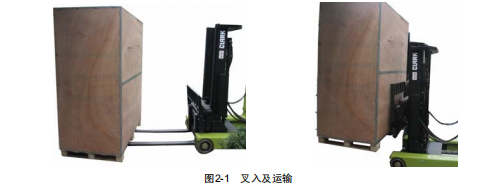

运输时，尽量选择铁路运输、船运。选择汽运时，应选择路况较好的公路，防止过度颠簸。Liebert.PEX 系列空调较重，重量参数参见表 2-1，卸货及搬运尽量用机械搬运工具如电动叉车等将设备运到离安装地点最近的地方。用叉车卸货及运输时，请按图 2-1 所示方向叉入，且尽量叉在重心位置，以防止倾倒。
图2-1 叉入及运输

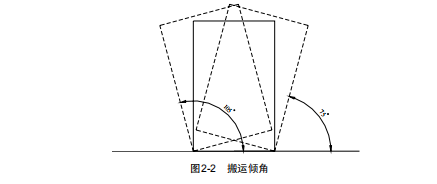

搬运时，室内机组的倾角应保持在 75°～105°范围内，不可过度倾斜，如图 2-2 所示。
图2-2 搬运倾角
2.1.2 开箱
尽量将设备搬到距离其最终安装地点最近的地方，再进行拆箱。
拆箱步骤：
1．拆除侧板和顶板

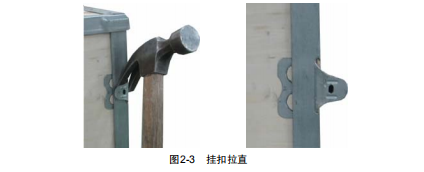

Liebert.PEX 系列空调采用国际通用包装，用起钉锤或一字螺丝批拉直侧板和顶板连接挂扣，如图 2-3 所示。
第二章 机械安装 5
Liebert.PEX 系列空调 用户手册

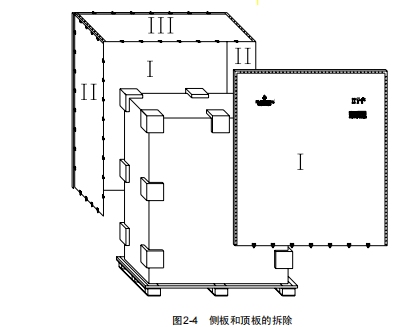

如图 2-4 所示，先拉直与 I 侧板相连的所有挂扣，取下 I 侧板，再拉直与 II 侧板相连的所有挂扣，取下 II 侧板，最后移
开 III 顶板。
2．拆除底托盘

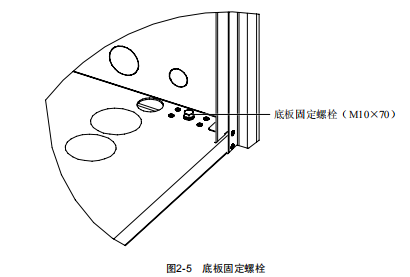

机组用 M10×70 的螺栓（如图 2-5）固定在包装的底托盘上，可选用 M10 的呆扳手、棘轮扳手或套筒拆卸。
2.1.3 检验
收到 Liebert.PEX 的货品时，按照装箱清单清点检查配件是否齐全，检查所有部件是否有明显的损坏。如果在检验时发现有任何部件缺失或损坏，应立即向承运商报告。如果发现有隐蔽的损伤，也请向承运商和产品供应商驻当地的办事处报告。
2.2 安装注意事项
为达到设备的设计性能和最大限度地延长其使用寿命，正确安装是至关重要的。本节内容应结合现行的机械和电气安装行规一起应用。Liebert.PEX 风冷系列空调采用分体落地安装方式，室内机必须安装在设备室或计算机房的地面，而室外机可安装在室外或者其它房间的地面上。Liebert.PEX 水冷系列空调采用整体落地方式安装，安装在设备室或计算机房的地面。
6 第二章 机械安装
Liebert.PEX 系列空调 用户手册
安装设备前先确认安装环境是否符合要求（见 1.4 环境要求），并确认是否要对建筑物进行改造以配合管道铺设、布线和通风管道的施工工作。
安装需严格遵循设计图纸，并预留维护空间。可参考厂家提供的工程尺寸图。
2.3 系统安装布局
2.3.1 系统总体布局

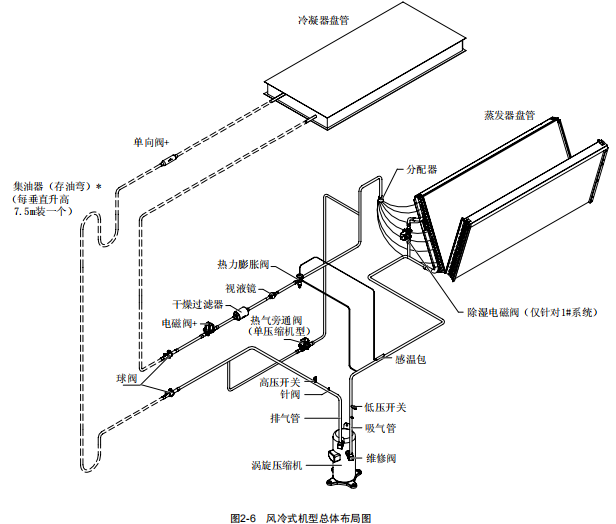

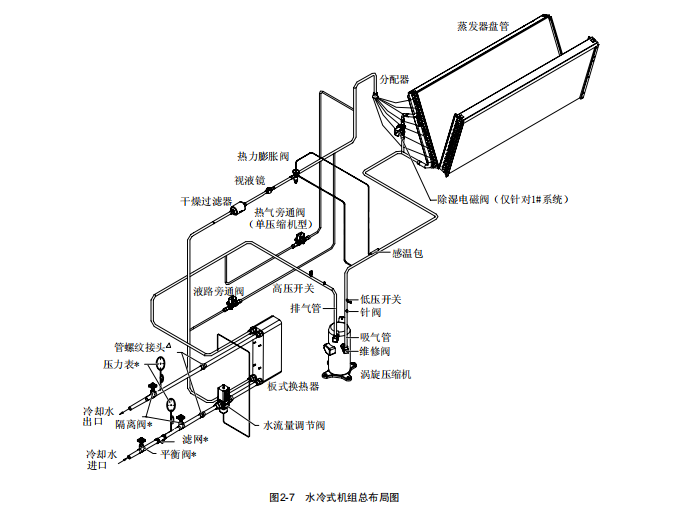

Liebert.PEX 系列空调包括风冷系列和水冷系列，其系统总体布局图分别如图 2-6 和图 2-7 所示。
备注：热气旁通组件只用于单系统机组。
注意
1．对于双系统机型，为便于说明，用单系统示例；
2． ：厂家提供的管路；
3． ：现场铺设的管路（由技术人员完成）；
4．*：这些部件艾默生公司不提供，但为了系统正常运行和维护方便，建议使用这些部件；
5．＋：当管路等效长度超过 30m 时需选配这些部件。
第二章 机械安装 7
Liebert.PEX 系列空调 用户手册
备注：热气旁通组件只用于单系统机组。
注意
1．对于双系统机型，为便于说明，用单系统示例；
2． ：厂家提供的管路；
3． ：现场铺设的管路（由技术人员完成）；
4．*：这些部件艾默生公司不提供，但为了系统正常运行和维护方便，建议使用这些部件；
5．Δ：这些部件艾默生公司不提供，现场自行按照相关部分提供的公接头尺寸选装母接头。
8 第二章 机械安装
Liebert.PEX 系列空调 用户手册
2.3.2 系统安装示意图

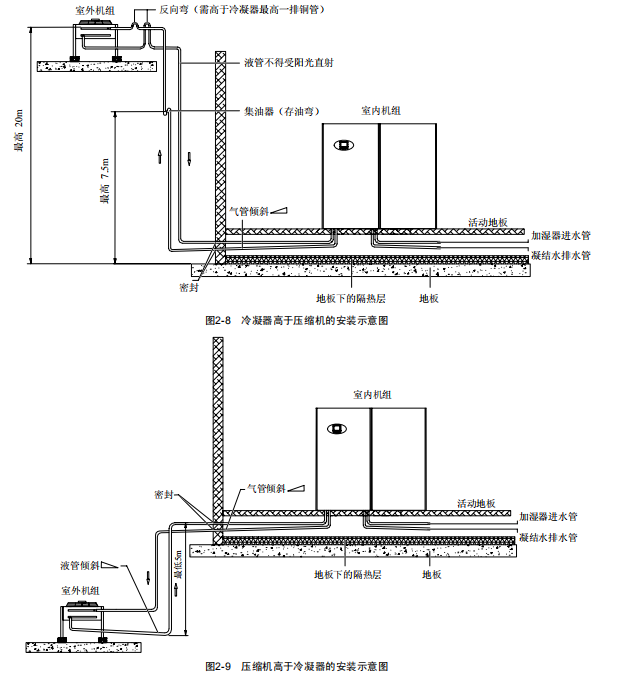

风冷系列机组安装方式见图 2-8 和图 2-9。
注意
1．冷凝器高于压缩机时（见图 2-8），注意在冷凝器的进气管和出液管上加装反向弯，避免停机时液态制冷剂的回流；
2．安装反向弯时，必须保证反向弯顶端弯管高于冷凝器最高一排铜管。
第二章 机械安装 9
Liebert.PEX 系列空调 用户手册

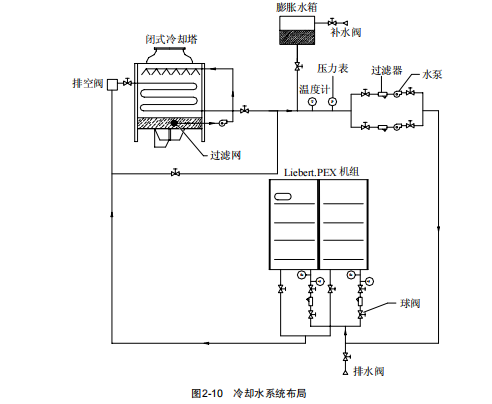

图 2-10 为冷却水系统布局。冷却水系统要求进水温度在 4℃以上，如现场水源无法达到该温度需考虑安装加热装置。冷却塔需采用闭式冷却塔。
2.3.3 机械参数

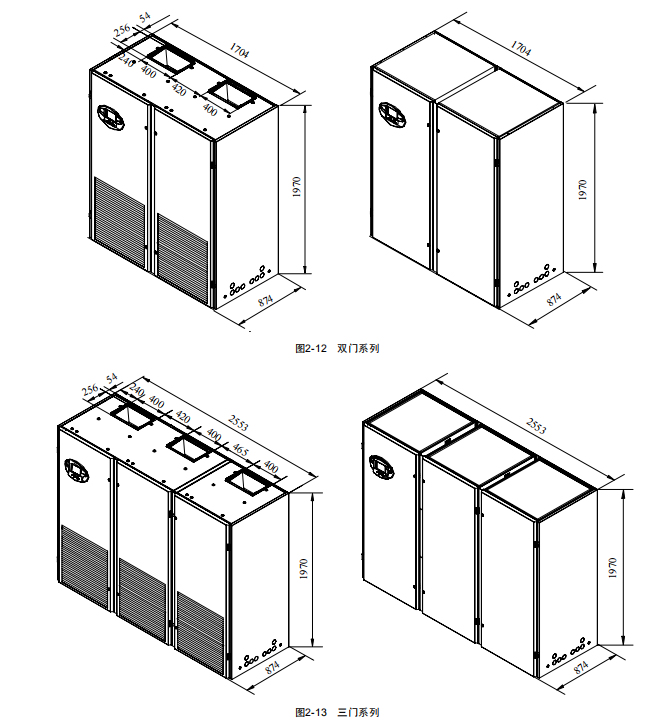

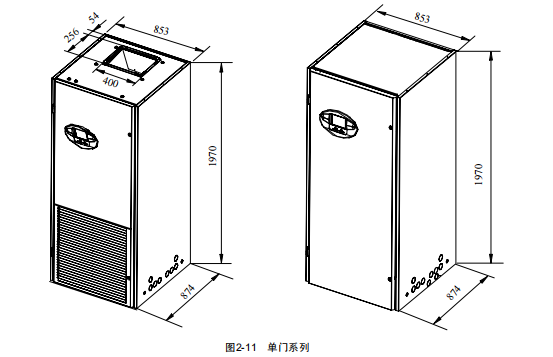

室内机机械参数室内机机械参数见图 2-11、图 2-12、图 2-13 和表 2-1。
10 第二章 机械安装
Liebert.PEX 系列空调 用户手册

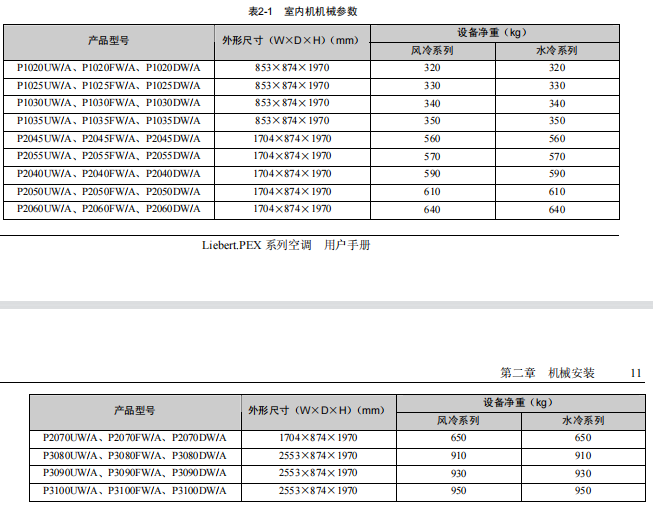

表2-1 室内机机械参数
风帽尺寸

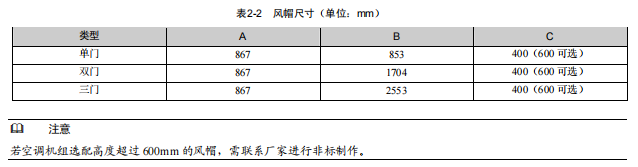

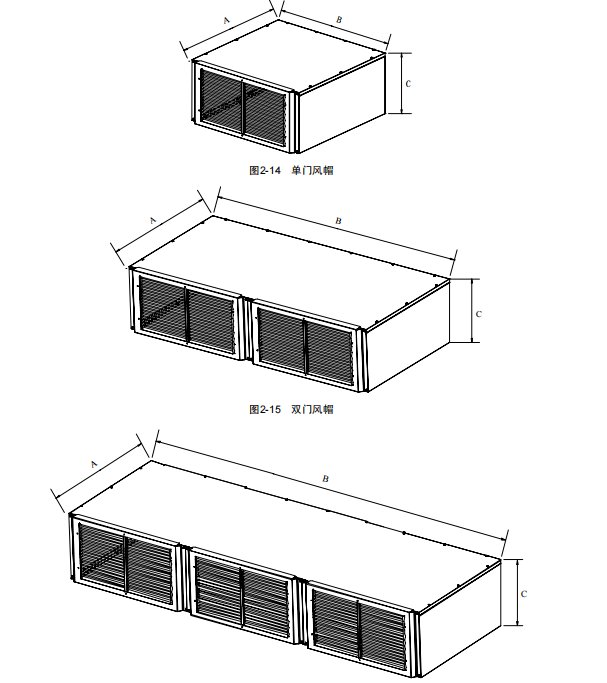

对于上出风系统，可以根据要求选择带有格栅的送风风帽，风帽的外形如图 2-14、图 2-15 和图 2-16 所示，具体尺寸参
对于上出风系统，可以根据要求选择带有格栅的送风风帽，风帽的外形如图 2-14、图 2-15 和图 2-16 所示，具体尺寸参
见表 2-2。
12 第二章 机械安装
Liebert.PEX 系列空调 用户手册
注意
若空调机组选配高度超过 600mm 的风帽，需联系厂家进行非标制作。
室外机机械参数
室外机的外形尺寸和机械参数参见《Liebert.PEX 冷凝器用户手册》。
2.4 安装室内机
2.4.1 机房要求
机房要求如下：
1．为了确保空调房间内的环境控制系统正常工作，应做好防潮、保温工作；
2．机房要有良好的隔热性，并且有密闭的防潮层；天花板和墙壁的防潮层必须用聚乙烯薄膜材料；混凝土墙面和地面的涂料必须是防潮的；
3．室外空气的进入可能增加系统制热、制冷和加湿、除湿的负荷，因此要尽量减少室外空气进入机房。建议室外空气的吸入量保持在整个室内流通空气量的 5％以下；
4．所有的门窗都应为全封闭式，缝隙要尽可能小。
2.4.2 安装空间
注意
由于 Liebert.PEX 系列空调会产生冷凝水，水渗漏可能会造成其附近其它精密设备损坏。所以该系统不要安装在精密设
备附近，且安装现场必需提供排水管路。
1．为确保室内机正常运行，应尽量选择宽敞的空间作为室内机的安装场地；
2．避免将室内机置于狭窄的地方，否则会阻碍空气流动，缩短制冷周期，并导致出回风短路和空气噪声；
3．避免将室内机置于凹处或狭长房间的末端；
4．避免将多个室内机机组紧靠在一起，以避免空气气流交叉、负载不平衡和竞争运行；
5．为了方便日常保养与维护，不要将其它设备安装在机柜上方（如烟雾探测器等）。

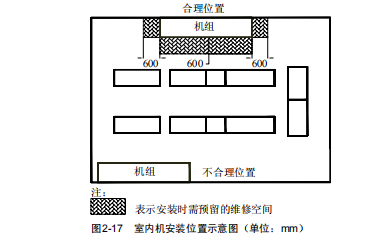

图 2-17 为室内机安装位置示意图。
注：
表示安装时需预留的维修空间
600 600 600
不合理位置
图2-17 室内机安装位置示意图（单位：mm）
第二章 机械安装 13
Liebert.PEX 系列空调 用户手册
2.4.3 维护空间要求
机组的前方和两侧均需保证 600mm 以上的维护空间，如图 2-17 所示。
2.4.4 安装步骤
室内机的安装步骤如下：

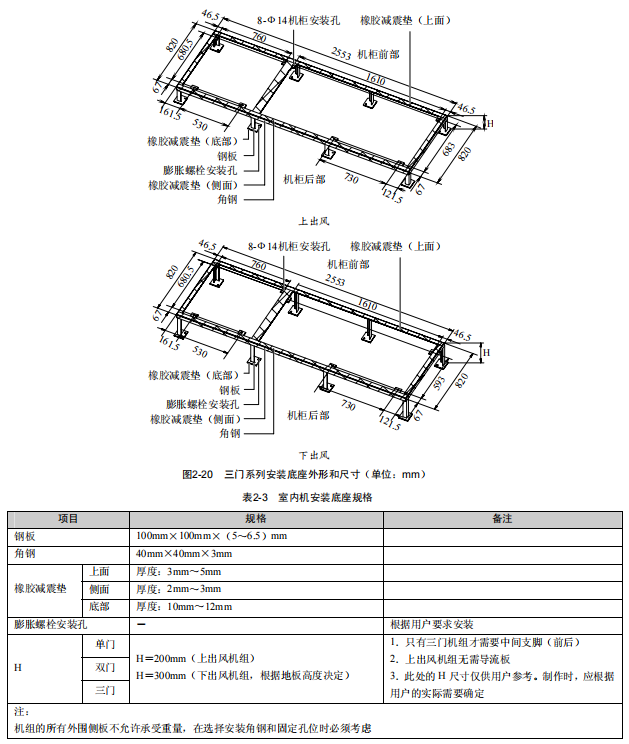

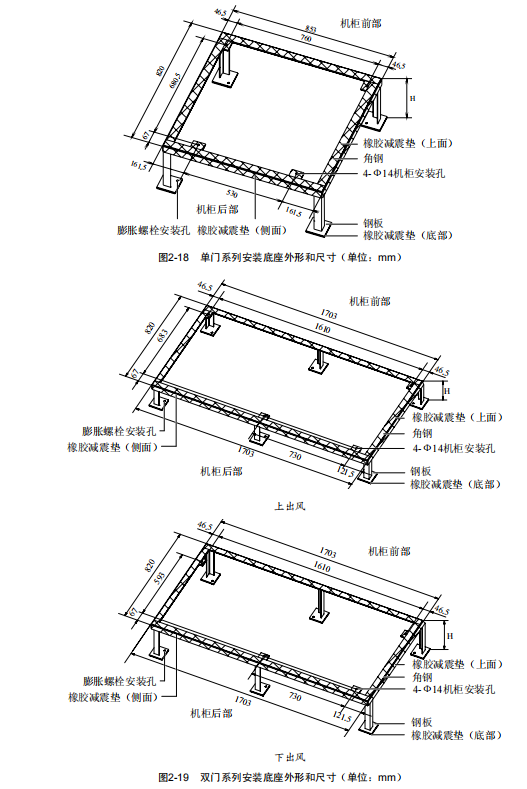

1．根据图 2-18、图 2-19 和图 2-20 中的尺寸和表 2-3 中的要求制作安装底座。该安装底座可用户自行制作或联系艾默生网络能源公司进行非标制作。
2．分别在安装底座的上面、侧面和钢板底部铺上一层橡胶减震垫，位置见图 2-18、图 2-19 和图 2-20，具体厚度见表 2-3。
3．确定安装位置，根据现场情况和用户要求将安装底座固定在选定的安装位置上。
4．用螺母、弹垫、平垫和螺栓将空调机柜固定在安装底座上。
2.5 安装室外机
室外机仅适用于风冷系列，具体安装请参见《Liebert.PEX 冷凝器用户手册》。
第二章 机械安装 15
Liebert.PEX 系列空调 用户手册
2.6 安装机组管路
2.6.1 连接风冷机组管路
所有制冷管接头须为银钎焊接。配管的选择、布置和固定，系统抽真空和充注制冷剂都须按行业标准操作。设计、施工过程应考虑管路压降、压缩机回油、降低噪声和振动。
一般原则

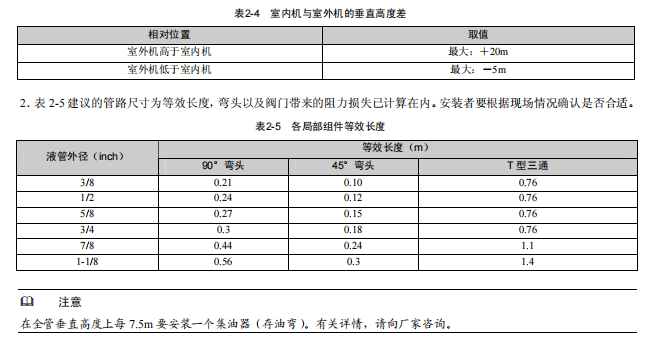

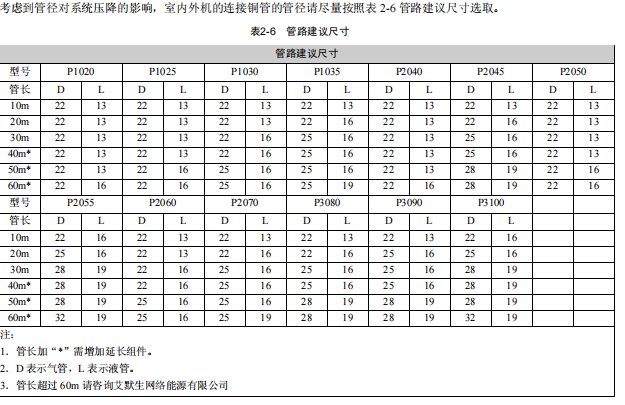

推荐的管路尺寸为“等效长度”（各局部组件的等效长度见表 2-5），包括了弯头带来的阻力损失计算在内。安装者要根据现场情况确认合适与否。
1．若单程等效长度超过 30m，或是室内机与室外机的垂直高度差超过了表 2-4 所示的数值，在安装前请向厂家咨询以确认是否需要增加管路延长组件等措施；
注意
在全管垂直高度上每 7.5m 要安装一个集油器（存油弯）。有关详情，请向厂家咨询。
连接管路
需连接的管路有以下几种：
1．室内机的冷凝水排水管
2．远红外加湿器进水管
3．室内机与室外机之间的连接铜管（排气管与回液管）
4．加装延长组件（可选）
16 第二章 机械安装
连接室内机的冷凝水排水管

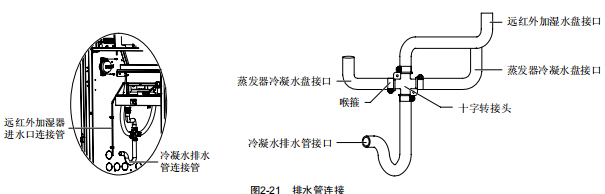

远红外加湿器、蒸发器的凝结水排水通过十字转接头汇聚后由排水管排出，位置如图 2-21 所示。管的外径为 25mm，若3 台及以上设备共用一根排水管，管的外径最小应为 40mm。
注意
1．发货附件中配备了一个Φ25 的喉箍，供连接排水管使用。
2．排水管连接时必须保证 U 形弯竖直安装且成严格的“U”形，以确保冷凝水能及时有效地排出。
连接远红外加湿器进水管

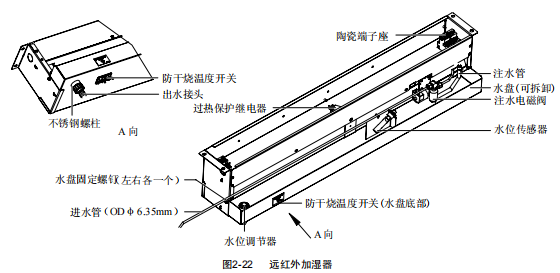

远红外加湿器需要连接水管。为了便于维护，进水管需安装一个滤网/止回隔离阀。远红外加湿器预留了外径 6.35mm 的铜管（如图 2-22），工程上可灵活选择连接方式，但连接一定要密封，防止漏水，主管路压力范围为 100kPa 到 700kPa。在主管道压力可能超过 700kPa 的地方，应安装减压器。主管道压力低于 100kPa 的地方，应有集水槽和水泵系统。
连接室内机与室外机之间的铜管（排气管与回液管）

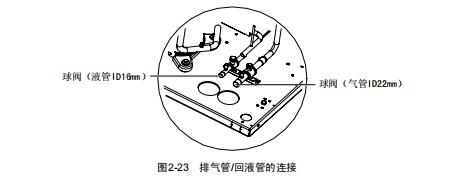

室内外机通过铜管焊接连接，室内机气管/液管连接的球阀如图 2-23 所示。焊接前注意在球阀上包上湿布。在球阀附近的机组底板和侧板上贴有较多的注意、指引标签，焊接时注意，不要烧掉标签。
注意
系统管路的敞口时间不要超过 15 分钟，否则会导致 POE 冷冻油吸潮影响系统关键部件的使用寿命和系统运行的稳定性。
第二章 机械安装 17
排气管的水平部分应从压缩机引出后向下倾斜，其倾斜度至少为 1:200（每 1m 应下降 5mm）。排气管若是在受冷却设备影响的地方（包括垫高的地板下）应该隔热。如果回液管没有冷量损失，其压降不应超过 40kPa（5psi～6psi）。回液管压降是管路和制冷部件（包括干燥过滤）的液体流动阻力和因管路高于冷凝器而产生的压头损失之和。如果液体温度是 38℃，回液管的静压损耗约为每升高 1 米损耗
11kPa（1.6psi）。
加装延长组件（适用现场安装）
当管路等效长度超过 30m，则需加装延长组件。在现场安装延长组件时，为防止管路敞口，建议将延长组件的电磁阀阀体安装在液管球阀的外侧工程管路上，在设备的外侧或底部均可。这样在安装电磁阀操作过程中，可以不用将室内机的管路割开，在整个系统安装完毕后再打开球阀进行保压和抽真空作业，避免了压缩机冷冻油的吸潮，保证压缩机的运行安全和寿命。单向阀的安装位置请参见图 2-6。
延长组件电气接线参见 3.2.4 延长组件电磁阀的接线（适用现场安装）。
充注制冷剂、添加冷冻油
1．充注制冷剂
Liebert.PEX 风冷系列空调在出厂时充入了 2bar 氮气进行保压。在工程安装中，初始充注量参见 4.2.2 调试步骤中的第5 步骤。若室内、外机间的连接管路超过 10m，则需向系统中添加制冷剂以使系统正常运行。
制冷剂添加量的计算根据如下公式：
制冷剂添加量（kg）＝单位长度液管制冷剂添加量（kg/m）×延长液管总长度（m）
18 第二章 机械安装Liebert.PEX 系列空调 用户手册
其中，“单位长度液管制冷剂添加量”见表 2-7。
延长液管总长度（m）＝液管总长度（m）－10m
2．添加冷冻油
制冷剂的添加会导致系统中冷冻油的稀释，影响冷冻油的润滑和冷却效果，因此需要添加冷冻油。追加公式如下：系统需追加冷冻油量＝制冷剂添加量×22.6ml
2.6.2 连接水冷机组管路
每个制冷系统使用一个板式换热器（冷凝器）和一个水流量调节阀。系统要接上冷凝器供水（进水）管和回水（排水）
管，如图 2-24 所示。
冷凝器供水管的一边必须安装一个滤网（网孔为 1mm）和多个隔离阀。其中一个隔离阀可以是平衡阀。带有平衡阀的冷凝器水系统，其水泵的效率会更高，能够更准确地控制水量分布。另一方面，水流量调节阀通过调节内部水流保持最适宜的冷凝温度。
建议单独排布各制冷系统的冷却水管路，这样当检修其中一条管路时，另一条仍然能够运行。水压的要求应该能够克服水系统所有零部件所产生的水压降，考虑到系统长期运行产生水垢、杂质等导致水压降升高的
可能，所以选择扬程部件时（如水泵）应考虑适当给出 20％～25％的余量。
水冷机组的系统布局图见图 2-7。
连接管路需连接的管路有以下几种：
1．室内机的冷凝水排水管
2．远红外加湿器进水管
3．冷凝侧水管的连接
连接室内机的冷凝水排水管
参见 2.6.1 连接风冷机组管路相关内容。
连接远红外加湿器进水管
参见 2.6.1 连接风冷机组管路相关内容。
第二章 机械安装 19
连接冷凝侧水管

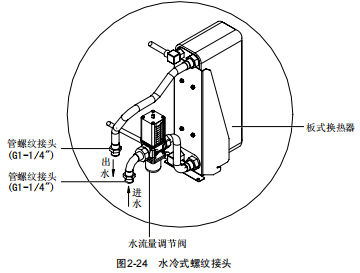

Liebert.PEX 室内机的进出水管接头为公接头，如图 2-24 所示。现场接管时可以自己选配母接头，也可以采用直接焊接
的形式，推荐使用螺纹连接，注意保证密封性。
2.10 机械安装完成后的检查项目
1．为便于设备维护而在其周围留下一定空间；
2．设备竖直放置，且安装的紧固零件已锁紧；
3．连接室内外机组的管道已装好，室内外机球阀已经完全打开；
4．冷凝水泵已安装（如有需要）；
5．排水管已连接；
6．连接远红外加湿器的供水管已接好；
7．所有的管接头已紧固；
8．用于运输的紧固件已拆除；
9．红外水位调节器的高度已调节；
10．设备安装完成后，设备内部或周围的杂物已经清除（如运输材料、结构材料、工具等）；
所有内容都检查并确认无误后，请进行电气安装操作
